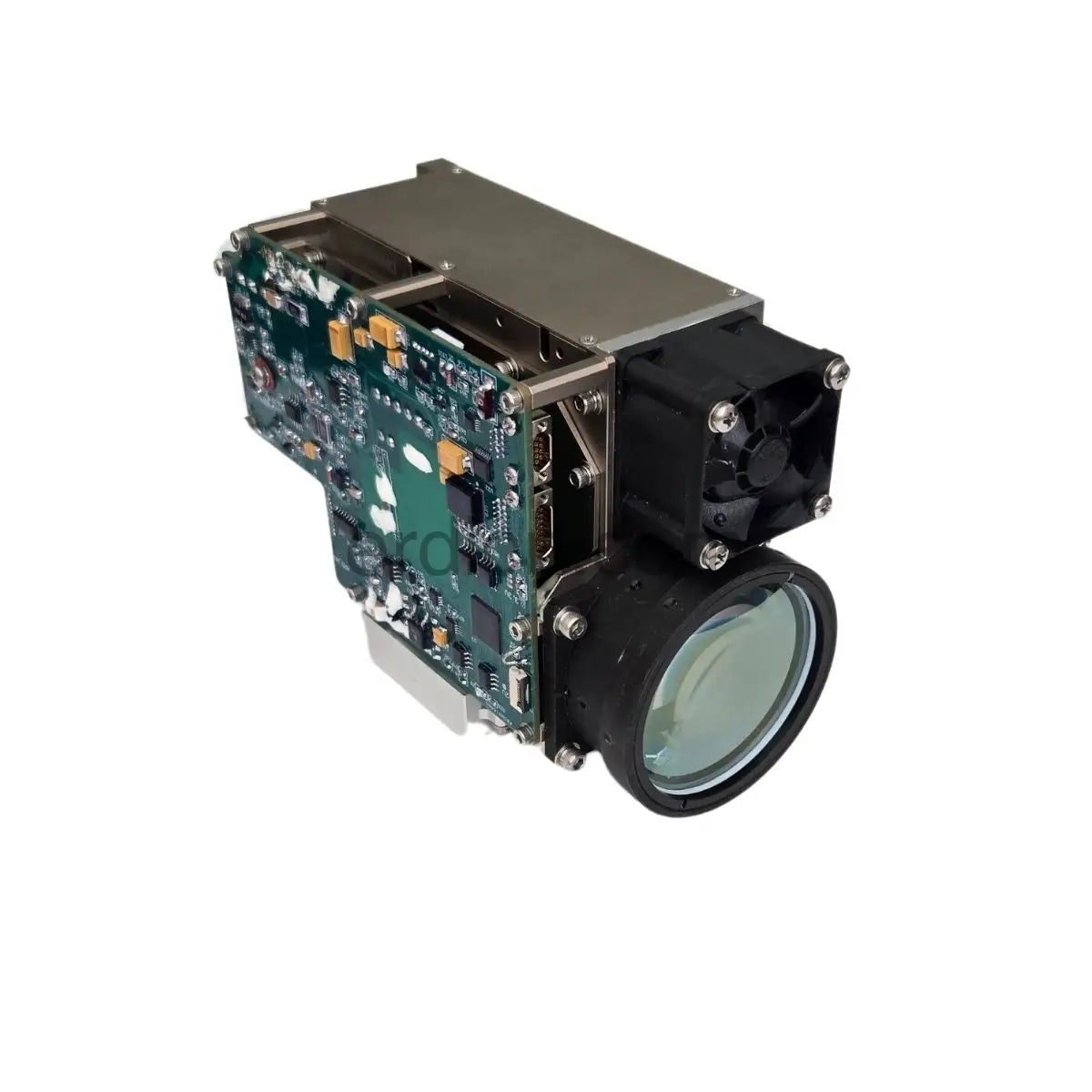

جهاز إرسال واستقبال 80mJ ليزر ذو فتحة مشتركة ومحدد مدى ومصمم هدف
جهاز إرسال واستقبال 80mJ ليزر ذو فتحة مشتركة ومحدد مدى ومصمم هدف
|
مشروع |
حدود |
|
أبعاد |
≤ 15 0×1 02 × 55 مم |
|
الوزن (بدون غطاء) |
≤ 0.88 كجم |
|
الطول الموجي |
1064 نانومتر ± 1 نانومتر |
|
وضع الضخ |
ضخ جانب أشباه الموصلات (بدون مرحلة التضخيم) |
|
تردد الاشعاع |
تردد ثابت: 45 مللي ثانية - 125 مللي ثانية (20 هرتز افتراضيًا) |
|
وضع الزناد |
إشعاع التزامن الداخلي، إشعاع التزامن الخارجي (تأخير التشغيل: 304.0 ميكروثانية ± 0.1 ميكروثانية) |
|
طاقة الإخراج |
≥80 مللي جول عند 20 هرتز |
|
أقصى مسافة للإشعاع |
≥10كم |
|
مفتاح Q |
مفتاح Q الكهروضوئي |
|
عرض النبضة |
10 نانوثانية - 20 نانوثانية |
|
زاوية تباعد الشعاع |
≤0.25 ملي راديان |
|
عدم استقرار الطاقة |
≤8% |
|
دورة عمل التشعيع |
تشغيل لمدة 60 ثانية، وإيقاف مؤقت لمدة 60 ثانية؛ دورتان |
|
مزود الطاقة |
تيار مستمر 24 فولت ± 4 فولت |
|
استهلاك الطاقة |
<60 وات (تيار الاستعداد في درجة الحرارة العادية: < 0.2 أمبير، تيار التشغيل الأقصى < 5 أمبير) |
|
منفذ تسلسلي للاتصالات |
RS422 |
|
واجهة المزامنة الخارجية |
شريحة مستوى تفاضلي 3 فولت، واجهة RS422 (تأخير من إشارة المزامنة الخارجية إلى انبعاث الليزر: 304.0 ميكروثانية ± 0.1 ميكروثانية) |
|
وضع الترميز |
الترميز الترددي الدقيق، الترميز الزمني، الترميز العشوائي الزائف |
|
دقة الفترة |
<±1 ميكروثانية |
|
معلمات قياس مدى الليزر |
|
|
وضع تحديد المدى |
تتراوح بين 0 - 25 هرتز |
|
الحد الأقصى لمسافة المدى |
>20 كم (مدى الرؤية 25 كم، الهدف النموذجي 4x6 م، انعكاس الهدف > 20%) |
|
الحد الأدنى لمسافة المدى |
300 متر |
|
دقة تحديد المدى |
±5م |
|
اختبارات درجات الحرارة العالية ودرجات الحرارة المنخفضة والحرارة الرطبة |
|
|
درجة حرارة منخفضة
|
درجة حرارة التشغيل: - 40 درجة مئوية |
|
|
درجة حرارة التخزين: - 45 درجة مئوية |
|
درجة حرارة عالية
|
درجة حرارة التشغيل: + 60 درجة مئوية |
|
|
درجة حرارة التخزين: + 65 درجة مئوية |
|
رطوبة
|
الرطوبة النسبية: 95%±3% |
|
|
درجة الحرارة: + 35 درجة مئوية ± 2 درجة مئوية |
|
|
مدة التخزين: 72 ساعة |
|
اختبار الصدمة |
|
|
شكل الموجة |
نبضة نصف جيبية |
|
تسارع الذروة |
15 جرام |
|
عرض النبضة |
11 مللي ثانية |
|
عكس الاهتزاز |
3 محاور |
|
اختبار الاهتزاز |
|
|
نطاق التردد
|
5 - 16 هرتز إزاحة سعة واحدة: 1.5 مم |
|
|
16 - 200 هرتز (16 - 60 هرتز للأجهزة البصرية) التسارع: 2.0 جرام |
|
وقت المسح مرة واحدة |
12 دقيقة |
|
مدة |
المحور الرأسي: 36 دقيقة |
|
اختبار دورة درجة الحرارة |
|
|
مدى درجة الحرارة |
-40 درجة مئوية ~ 60 درجة مئوية |
|
وقت التخزين |
1ساعة. |
|
معدل درجة الحرارة |
3 درجة مئوية/دقيقة |
|
دورة |
6 |
