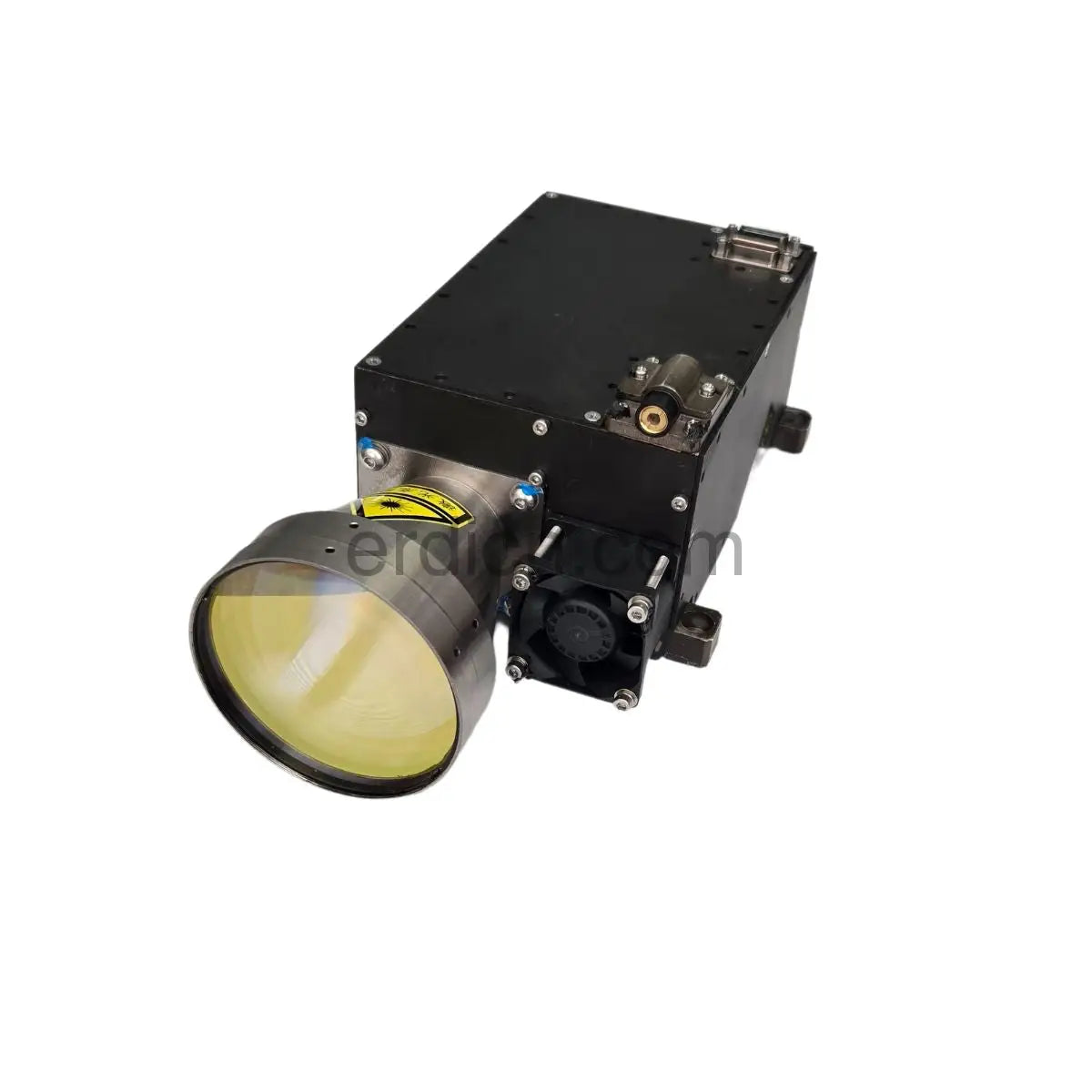

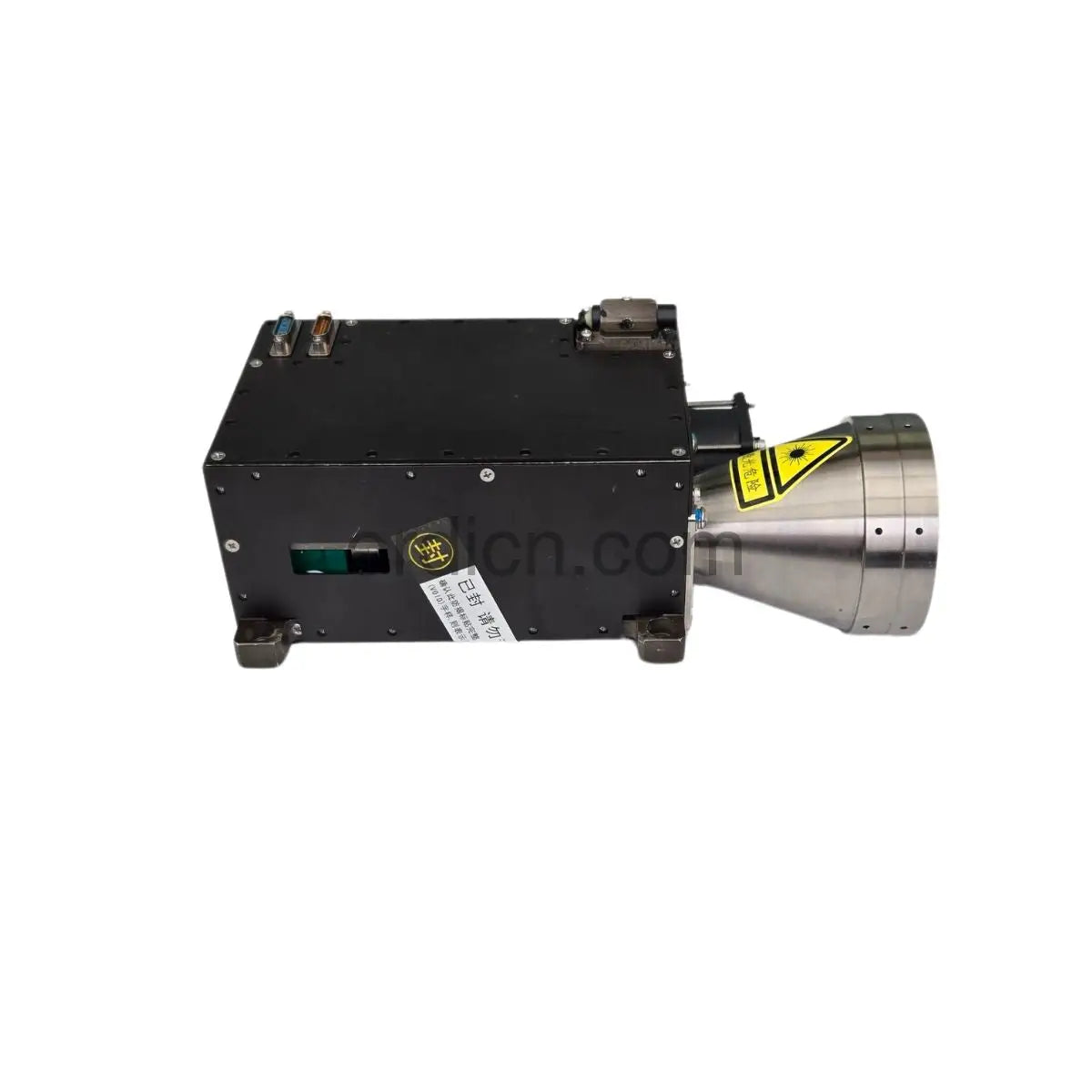

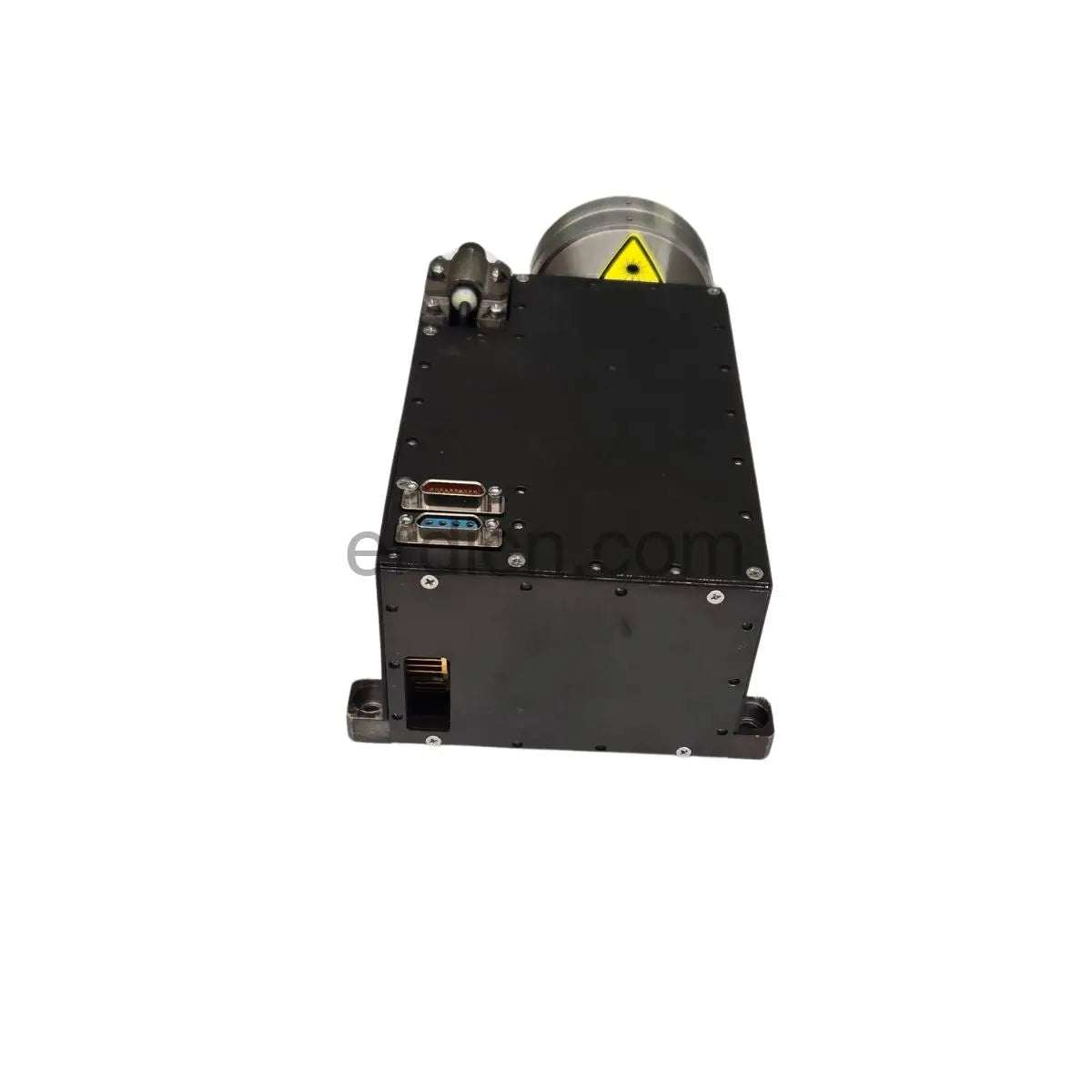

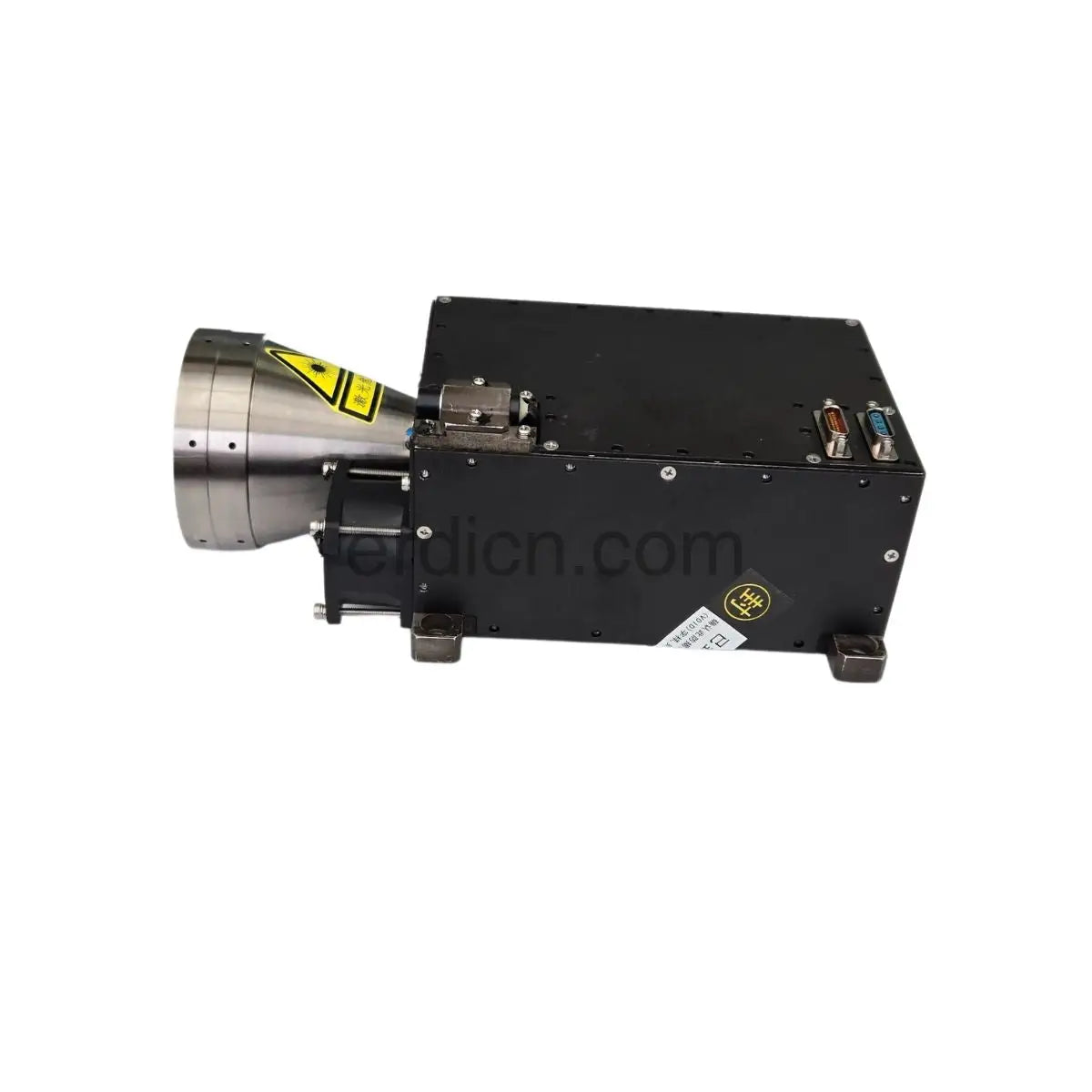

جهاز إرسال واستقبال 100mJ ليزر ذو فتحة مشتركة ومحدد مدى ومصمم هدف
|
مشروع |
حدود |
|

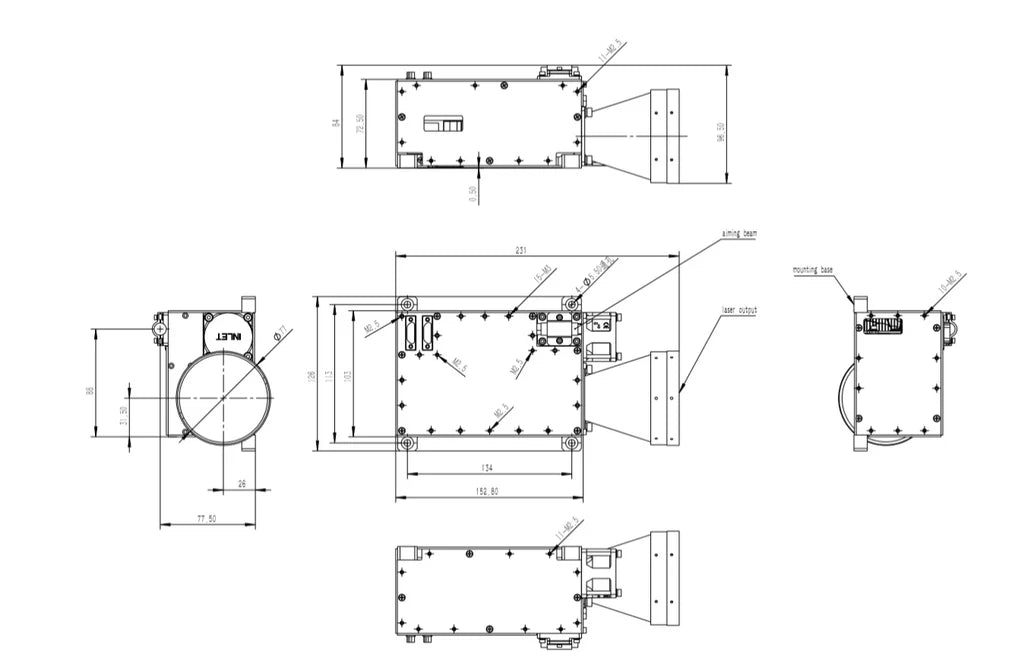

أبعاد |
≤230×130×96 مم |
|
الوزن (بدون غطاء) |
≤1.5 كجم |
|
الطول الموجي |
1064 نانومتر ± 1 نانومتر |
|
وضع الضخ |
ضخ جانبي لأشباه الموصلات |
|
تردد الاشعاع |
تردد ثابت 45 مللي ثانية ~ 125 مللي ثانية (الافتراضي 20 هرتز) |
|
وضع الزناد |
إشعاع متزامن داخلي، إشعاع متزامن خارجي (تأخير الزناد: 304.0 ميكروثانية±0.1 ميكروثانية) |
|
طاقة الإخراج |
≥100 مللي جول عند 20 هرتز |
|
أقصى مسافة للإشعاع |
≥12 كم |
|
مفتاح Q |
مفتاح Q الكهروضوئي |
|
عرض النبضة |
10 نانوثانية إلى 20 نانوثانية |
|
تباعد الشعاع |
≤0.15mrad (تستخدم طريقة القبول تركيب الفتحة، ونسبة الطاقة قبل وبعد الفتحة لا تقل عن 86.5%) |
|
عدم استقرار الطاقة |
≤8%(التربيعي المتوسط) |
|
دورة التشعيع بالليزر |
العمل لمدة 90 ثانية، والتوقف لمدة 60 ثانية؛ 4 دورات (درجة حرارة محيطة أو درجة حرارة منخفضة)؛ دورة واحدة (درجة حرارة عالية) |
|

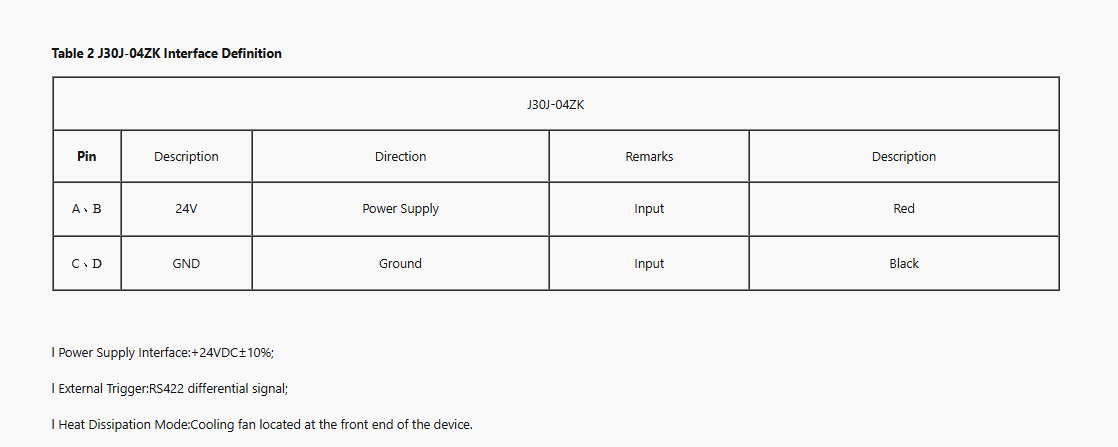

مزود الطاقة |
تيار مستمر 24 فولت ± 4 فولت |
|
استهلاك الطاقة |
<60 وات (تيار الاستعداد عند درجة حرارة الغرفة: <0.2 أمبير، تيار العمل الأقصى <5 أمبير) |
|

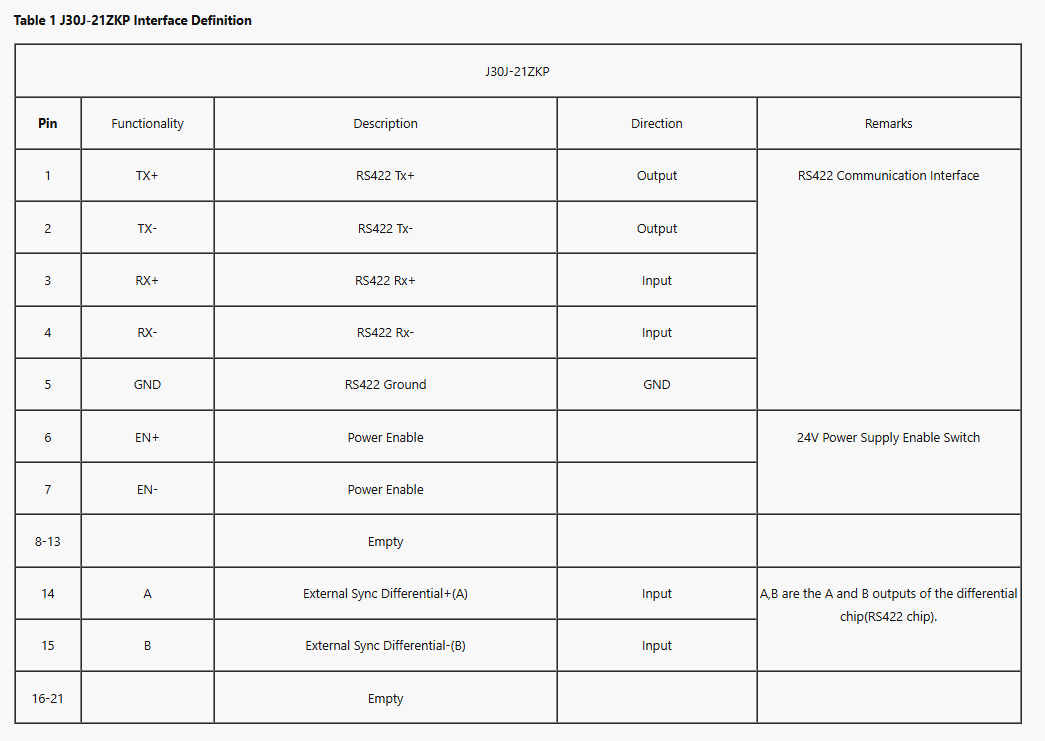

منفذ تسلسلي للاتصالات |
RS422 |
|
واجهة المزامنة الخارجية |
شريحة مستوى المنطق التفاضلي 3 فولت، واجهة RS422 (من إشارة المزامنة الخارجية إلى تأخير انبعاث الضوء 304.0 ميكروثانية±0.1 ميكروثانية) |
|
وضع الترميز |
ترميز التردد الدقيق، ترميز الوقت، الترميز شبه العشوائي |
|
دقة الفترة |
<±1 ميكروثانية |
|
وضع تحديد المدى |
وضع النطاق 0~25 هرتز |
|
أقصى مسافة المدى |
أقصى مسافة للتوجيه ≥30 كم (مدى الرؤية 45 كم، هدف نموذجي 4 × 6 م، انعكاس الهدف > 20%) |
|
الحد الأدنى لمسافة المدى |
300 متر |
|
دقة تحديد المدى |
±5م |
|
درجة حرارة منخفضة |
درجة حرارة التشغيل:-40 درجة مئوية |
|
درجة حرارة التخزين:-45 درجة مئوية |
|
|
درجة حرارة عالية |
درجة حرارة التشغيل: +60 درجة مئوية |
|
درجة حرارة التخزين: +65 درجة مئوية |
|
|
رطوبة |
الرطوبة النسبية: 95%±3% |
|
درجة الحرارة: +35 درجة مئوية ± 2 درجة مئوية |
|
|
مدة التخزين: 72 ساعة |
|
|
شكل الموجة |
نبضة نصف الجيب |
|
تسارع الذروة |
10 جرام |
|
عرض النبضة |
11 مللي ثانية |
|
عكس الاهتزاز |
3 محاور |
|
نطاق التردد |
نطاق التردد: 516 هرتز مع إزاحة سعة واحدة: 1.5 مم |
|
مدة المسح الضوئي الفردي |
نطاق التردد: 16200 هرتز (1660 هرتز للمعدات البصرية) مع التسارع: 1.5 جرام |
|
مدة |
|
|
مدى درجة الحرارة |
-40 درجة مئوية ~ 60 درجة مئوية |
|
وقت التخزين |
1ساعة. |
|
معدل درجة الحرارة |
3 درجة مئوية/دقيقة |
|
الدورات |
6 |
